Finalmente me decidí a montar una nueva recreativa con monitor de 20-21" para que los clásicos se vean como debe ser. La idea de paso es un mueble pequeño y un ordenador con emuladores de todos los sistemas posibles, windows, drivers de 15 khz...otras movidas.
Me encontraba en recopilación de maderas y componentes de muebles rotos que pudiera reutilizar (mi novia me llama Carpanta :P), cuando un amigo me dice que se ha encontrado una Video Sonic al lado de un contenedor (
http://www.pixfans.com/mi-arcade-videosonic/).
¡Quieto! Voy para allá...Total, que nos vemos cargando ese pedazo de armatoste en un renault clio a las 2 de la mañana y trayendolo para casa como podemos con el maletero abierto por calles secundarias por si acaso nos decia algo la policia...por el camino ya me venía riendo de la bronca que me iban a echar por meter más tiestos en casa.
La máquina estaba un poco cascada, pero el mueble bastante reutilizable, aunque le han quitado toda la electrónica, mandos, monederos, etc y además a lo burro, rompiendo la madera por algunos sitios. Lo único que se salvó fue el mando a distancia de un Hantarex MTC 9000 (ó 9110).
Una pena que no me dio por documentar el proceso desde el principio, hubiera estado bien hacer fotos desde el origen.
Lo 1º limpiarla a conciencia (que falta le hacía) y buscarle un hueco. Luego empezar a desmontarla y pensar un poco en el diseño. Cuando más o menos sabía que quería, le corté parte de los laterales que sobraba para poder bajarla al sótano por la escalera, y trabajar allí más cómodamente.
Esta es la TV que pretendo usar: una Hitachi de 21" en bastante buen estado. O tal vez pueda aprovechar uno de los chasis Hantarex MTC9000 que tengo por ahí.
Paso 1: reducir el ancho y el alto de panel de control y latelares respectivamente y dejar los 2 laterales iguales.
Los laterales igualados, ahora ajustando el ancho.
Una vez ajustados profundidad y ancho toca reforzar la base, ponerle las ruedas y lijar todos los salientes para dejarlo todo enrasado.
Después tocará recoger todo el serrín y tapar todos los agujeros y desconchones.
 |
| tapado de desconchones y agujeros con serrín+cola los más grandes y masilla para los acabados más finos |
|
Ancho ajustado para casi todas las piezas, ahora tanteando la posicion del monitor (finalmente un Hantarex MTC9000 de 20"), tambien he conseguido un monedero en € con una puerta de monedero que encaja perfectamente en el hueco.
Mi amigo Escu me regaló una tarjeta gráfica vieja sin venir muy a cuento y ha resultado ser una Radeon 9200SE, la cual he tardado poco en convertir en ArcadeVGA :)
:
Añadida bandeja extraible para el teclado (oculta en el panel de control). Soportes de monitor ajustados al ancho del hantarex mtc9000, fondo, techo, incluso el panel que soporta marquesina y altavoces, pero está quitado. Rebajados soportes de panel de control ya que ahora será de madera y no de chapa. Pensadas y cerradas practicamente todas las dimensiones importantes, situación del monitor, bezel, etc.
Avances en el panel de control, acanaladuras para marquesina, bandeja extraible para el teclado acortada para que no choque con el monitor y calculada altura para que quepa un teclado :).
Panel de control medio listo:
Panel de control más avanzado, con bola de desodorante a modo de trackball, metacrilato, joysticks atornillados y soporte de bezel:

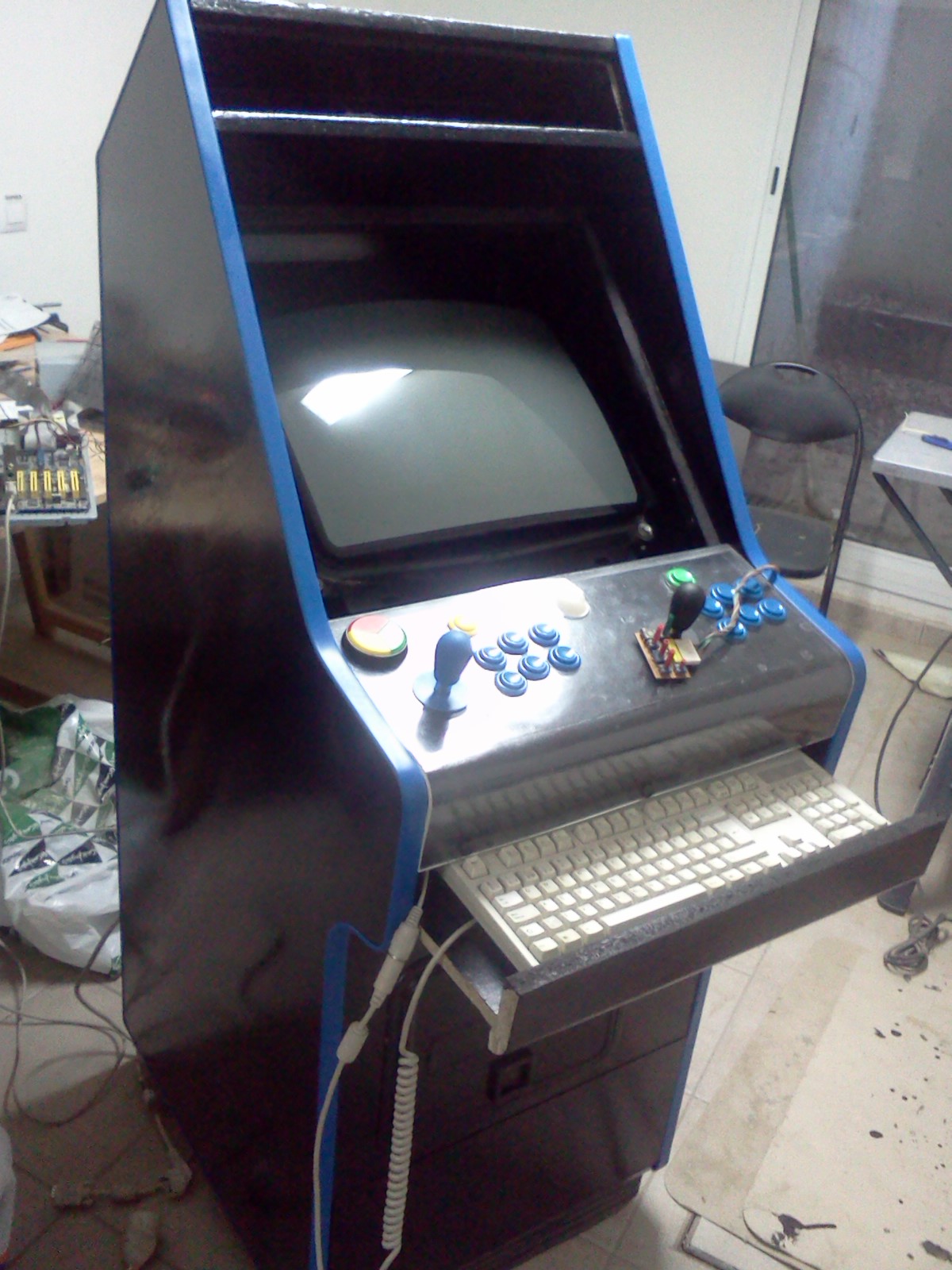

Pues ya está terminado el grueso de la máquina, ahora toca enmasillar imperfecciones y lijar para pintar posteriormente :)
Pintadita y tanteo molduras:
Con panel de control medio terminado, a falta de decoración, y puerta de cajón de monedas:
Monitor, fuente y monedero montados. Pero ahora el monitor parece que no funciona (ruido de patatas fritas y chispazo en la zona del cuello-tubo de vidrio a los pocos segundos o nada más encenderlo, y se queda muerto). Por cierto monta un tubo Orion A48JRV90X12 / R510CK1AY1A-TC12.
http://www.genao.com/datatech/monitor.html
He arreglado el monitor 3 veces y 3 veces se ha estropeado... Claro que siempre lo he arreglado sustituyéndolo por otro igual de viejo en las mismas condiciones.
Voy a reciclar un mueble viejo de una minicadena que ya no se ni dónde está (¿basura, regalada...?) para hacer una recreativa mini con una tv de 14" de estas
http://franciscusm.blogspot.com.es/2011/06/arcade-rgb.html, creo que la
Mitsubishi, de nuevo todo reciclado y de restos :)
La TV Mitsubishi de 14" CT-14MS1ETX con tubo CRT A34KPU02XX que voy a usar. En el chasis he encontrado los siguientes potenciómetros:
-V.Height
-V.Lin (está dibujado en placa, pero sin pote, ¿se le podrá soldar?)
-Sub-Cont (¿para qué sirve este?)
-H.Phase
-RF.AGC (cerca del sintonizador de Tv, para qué servirá...)
En el "NeckBoard":
-R
-G
-B
-R,DR
-B,DR
Tal pueda desoldar algunos, cablearlos y volverlos a soldar en algún sitio más accesible.
También hay un sitio donde pone "SERVICE" y hay 3 resistencias juntas seguidas, 2 de ellas dentro de un círculo blanco, ¿querrá decir que si las puenteo entrará en modo servicio?
Por otro lado, ni idea de cómo o si se puede acceder al modo servicio.
Después de mucho tantear ya sé como voy a situar el monitor, y como no pesa mucho lo haré con posibilidad de girarlo para ponerlo vertical.
¿Modo servicio?
http://www.comunidadelectronicos.com/articulos/modo-serv.htm
Con el TV encendido, presione: MENU, 2, 3, 5, 7 o esta
otra secuencia: MENU, 1, 2, 5, 7. Con las teclas AUDIO y VIDEO elegir los
respectivos grupos de ajustes. Para guardar los cambios presione ENTER,
para salir MENU.
otras secuencias: MENU, 1, 2, 5, 9 - MENU, 1, 3, 7, 0 -
MENU, 2, 3, 5, 6/7/8/9 - MENU, 8, 2, 5, 7
Poco a poco, ya tengo todas las piezas menos las del panel de control:
Empezando a enmasillar y tanteando monitor en vertical y horizontal, lo voy a subir un poco:
